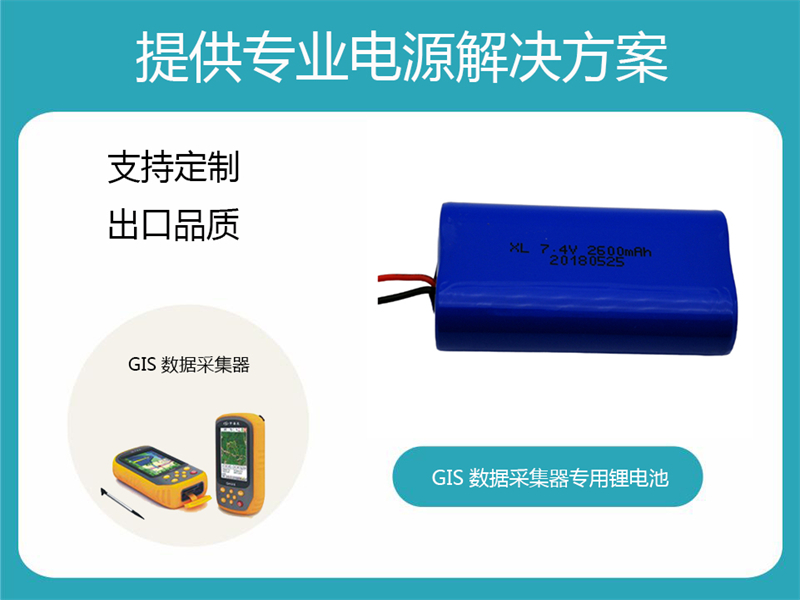

7.4V GIS数据采集器专用锂电池
231 2021-08-13


GIS数据采集器 采用工业级三防设计,特别加固的结构设计可承受 1.5 米处跌落至水泥地面,IP67 的防尘防水标准更能满足您野外作业的复杂环境要求。采用一体化集成设计,其集 GPS、Windows 系统、数码相机、麦克风、3G 通信、蓝牙通讯、海量存储、USB/RS232 端口、SD 卡扩展等多种功能于一身,满足您多样化的实际使用需求。产品广泛应用于:国土 电力 林业 环境 导航 市政 海洋。

为了满足GIS数据采集器野外工作环境,及全天工作,低功耗设计并可连续工作 10 小时以上等要求,在锂电池电芯方面采用松下长寿命电芯,用2串方式组合实现客户相关参数需求。

GIS数据采集器专用锂电池型号:XL-7.4V-2.9Ah

电池组功率:22W

电池组尺寸:19*37*68mm

保护功能
主要芯片:(方案的不同可能会选不同的IC)
电池过充功能:在P+与P-之间加上充电器,对电池充电,电压充至8.4±0.05V(可根据要求设计)时,保护电路动作,关断充电通路,实现过充保护
电池过放保护功能:在P+与P-之间接上负载让电池放电,当电池电压下降到6.0±0.1V(可根据要求设计)时,保护电路动作,关断放电通路,实现过放保护
短路保护功能:当P+与P-短路时,保护电路会在5-50uS内迅速动作,切断通路,实现短路保护
过流保护功能:当B-端与P-端电压达(0.15±0.02V)时,保护电路会在5-26ms内迅速动作,切断通路,实现过流保护
温度性能
放电温度范围:-10℃—60℃
充电温度范围:0℃—40℃
 贮藏温度:   3个月:-20℃—45℃
                              1个月:-20℃—60℃
振动要求
频率:10-50-10HZ
振幅:1.5mm
时间:45min(不带负载)
