光纤熔接机主要应用于各大运营商、工程公司、企事业单位的光缆线路工程施工、线路维护、应急抢修、光纤器件的生产测试以及科研院所的研究教学中，该设备主要是靠放出电弧将两头光纤熔化，同时运用准直原理平缓推进，以实现光纤模场的耦合。为了施工的方便，市场开发出了手持式光纤熔接机、专门用来熔接带状光纤的带状光纤熔接机、以及熔接皮线光缆、跳线的皮线熔接机等。因为便携式光纤熔接机的发明成为工作人员进行现场测试的重要工具，而为光纤熔接机提供高效、便携、轻便、充足的后备电源解决方案则是工作人员进行长期现场工作的重要保证。18650锂电池组因其自身所具备特有优点，已经成为此类高科技测试仪器后备电源解决方案的首选。

一、光纤熔接机备用电池设计要求：

    光纤熔接机备用电池需求70度的温度自动保护功能。设备启动瞬间电流要求较大，峰值电流可达15-20A，正常工作电流2-3A，对电池连续工作时间要求较高，为此我司在光纤熔接机备用电池中采用进口三洋电芯，三洋电芯具有高能量比、轻质量、小体积、高循环寿命、高安全性、高电压、一致性好等优点，锂电池组设计输出过电流保护值25A，持续工作电流7A，荷电容量7800mAh，充分满足仪器的用电需求。具体设计要求参数如下：

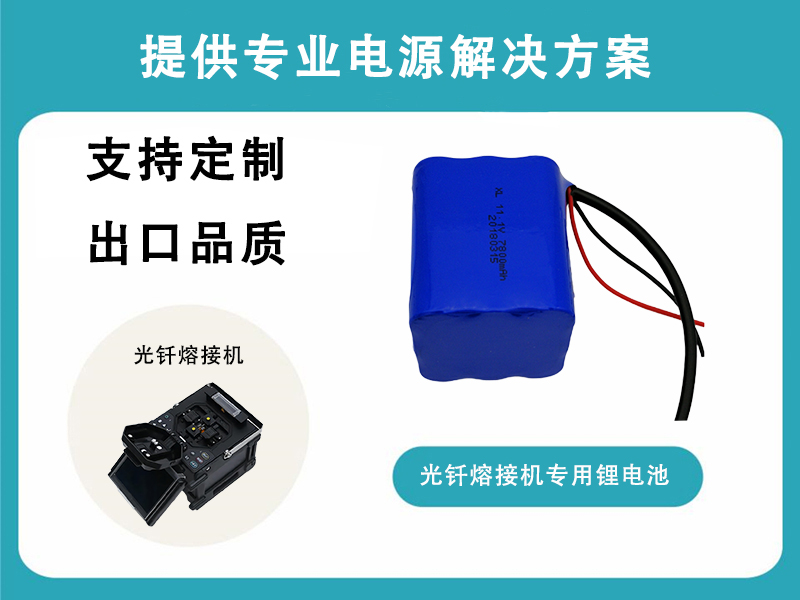

1）锂电池组型号设计要求：18650-3S3P/7.8Ah/11.1V。

2）电路部分设计要求：

    1、单节过充保护电压：4.35±0.25V

    2、单节过充恢复电压：4.15±0.50V

    3、单节过放保护电压：2.40±0.08V

    4、单节过放恢复电压：3.00±0.10V

    5、组合电池过流保护值（10ms）：20~30A

    6、组合电池过温保护值（可恢复）：70±5℃

    7、成品电池还具备短路、反充保护。

3）电池循环寿命设计要求：300~500次（国标充放电标准）

4）电池外型尺寸设计要求：参考电池外壳

二、光纤熔接机备用电池设计方案

1）保护板（PCM）：主要是对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供智能电量计算、过充、过放、短路、过流等保护功能，以避免引起燃烧、爆炸等危险。

2）保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测，使电芯在安全稳定高效的范围内工作。

3）温度开关：主要针对温度保护功能设计。当电池本身的温度因其它异常问题达到70±5℃范围时，温度开关启动，进行温度保护

4）18650锂离子电芯：18650 2600mAh 3.7V

5）场效应管（MOSFET）：MOSFET管在保护电路中起开关作用，永远使负载两端的电压不会升高也不会降低，保证电压稳定。

6）电池封装（外壳）
